ИНЖЕНЕРНЫЕ РЕШЕНИЯ ДЛЯ ПРОМЫШЛЕННОСТИ, ИНФРАСТРУКТУРЫ И ДЕВЕЛОПМЕНТА
Очистные сооружения и инженерные системы для крупных объектов
Прорабатываем технологию, компоновку и состав оборудования по исходным данным объекта. Производство, поставка, монтаж, пусконаладка и инженерное сопровождение — в одной технической логике.
Под объекттехнология, компоновка и комплектация
Полный циклот исходных данных до ПНР и сервиса
Единая системаочистка, КНС, ливневый сток и автоматика
Промышленностьпредприятия и производственные площадки
ДевелопментЖК, кварталы, гостиницы и многофункциональные комплексы
Инфраструктуралогистика, транспорт и специальные объекты
Муниципальные объекты и ЖКХсоциальная и коммунальная инфраструктура
Проектные организацииподбор, исходные данные и сопровождение
СНАЧАЛА ИНЖЕНЕРНАЯ ЗАДАЧА
Шесть исходных параметров определяют решение сильнее названия модели
Для крупного объекта одного расхода недостаточно. Две площадки с одинаковыми 100 м³/сут могут требовать разной технологии, разного количества линий, иной КНС, разной схемы доочистки и совершенно другой компоновки.
Поэтому проект ЮНИЛОС PRO начинается не с каталога, а с проверки исходных данных. Каталог подключается после того, как понятны ограничения площадки и режим эксплуатации.
Передать исходные данныеСостав и характер стоков
Хозяйственно-бытовые, поверхностные, производственные или смешанные потоки. Для производственных стоков важны концентрации загрязнений, pH, масла, взвешенные вещества и режим образования.
Гидравлическая нагрузка
Средний, максимальный и залповый расход, сезонность, сменность и перспективный рост. Эти данные определяют число линий, объём усреднения и технологический резерв.
Требования к очищенной воде
Состав технологии зависит от точки сброса и требуемого результата. Доочистка, фильтрация и обеззараживание выбираются под конкретные нормативные требования.
Отметки и гидравлика сетей
Глубина входящего коллектора, отметка выпуска, длина трасс, напор, необходимость КНС и резервирования насосов увязываются с технологической схемой и генпланом.
Площадка и строительство
Свободная территория, санитарные и монтажные зоны, подъезды, глубина котлована, грунтовые воды, этапность строительства и благоустройство напрямую влияют на компоновку.
Эксплуатация и автоматизация
Режим обслуживания, доступ персонала, удалённый контроль, резервирование, климат и доступность сервиса определяют степень автоматизации и требования к техническим помещениям.
НЕ ОТДЕЛЬНАЯ СТАНЦИЯ, А СИСТЕМА
Связываем очистку, перекачку и водоотведение в одну инженерную логику
На крупной площадке ошибки обычно возникают на стыках разделов. Поэтому КНС, усреднение, биологическая очистка, доочистка и выпуск рассматриваются как связанные элементы, а не как независимые позиции в смете.
Приём и перекачка
Подводящие сети, КНС, резервирование насосов и напорные линии.
Усреднение нагрузки
Выравнивание расхода и состава стока перед основными ступенями.
Основная очистка
Механические, биологические и дополнительные технологические стадии.
Доочистка и выпуск
Фильтрация, обеззараживание и подготовка воды под требования точки сброса.
ОБОРУДОВАНИЕ ЮНИЛОС PRO
Платформы и инженерные узлы для объектов разного масштаба
Здесь собраны решения модельного ряда ЮНИЛОС®, которые реально применимы на коммерческих, социальных, инфраструктурных и промышленных объектах. Для крупных систем оборудование не выбирают по одной цифре расхода: учитываются состав стоков, залповая нагрузка, требования к сбросу, гидравлика сетей, климат и этапность ввода.

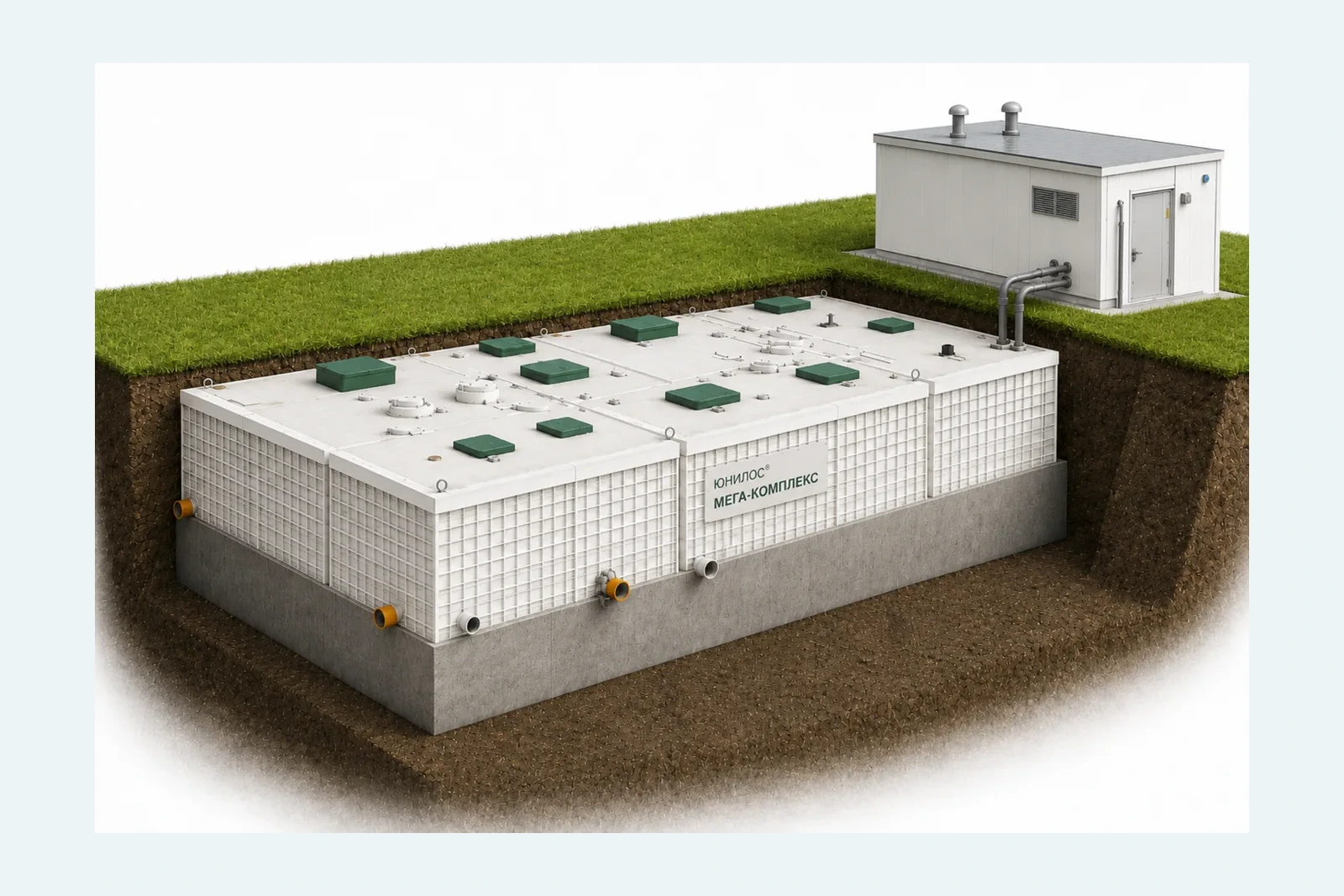

ЮНИЛОС МЕГА-КОМПЛЕКС
Флагманское масштабируемое решение для многоступенчатой очистки хозяйственно-бытовых сточных вод средних и крупных объектов. МЕГА-КОМПЛЕКС построен на инженерной платформе прежней серии ЮНИЛОС-МЕГА-М: число технологических линий, назначение модулей, доочистка, обеззараживание и автоматизация определяются расчётом.
- Базовые конфигурации
- 80 · 100 · 120 · 160 · 300 · 350 · 400 · 500 м³/сут
- Проектная производительность
- индивидуально по ТЗ и числу линий
- Назначение
- хозяйственно-бытовые сточные воды
- Размещение
- подземное · полузаглублённое · комбинированное
- Базовый модуль прежней серии
- 2,5 × 2,16 × 5,0 м
- Материал модулей
- трёхслойный вспененный полипропилен
- Доочистка
- фильтрация · реагенты · УФ по требованиям проекта
- Ввод мощности
- поэтапный, с расширением числа линий
Состав комплекса может включать механическую очистку, усреднение, денитрификацию, аэротенки, вторичное и третичное отстаивание, биореакторы, обработку осадка, доочистку, обеззараживание, насосное и воздуходувное оборудование, АСУ.

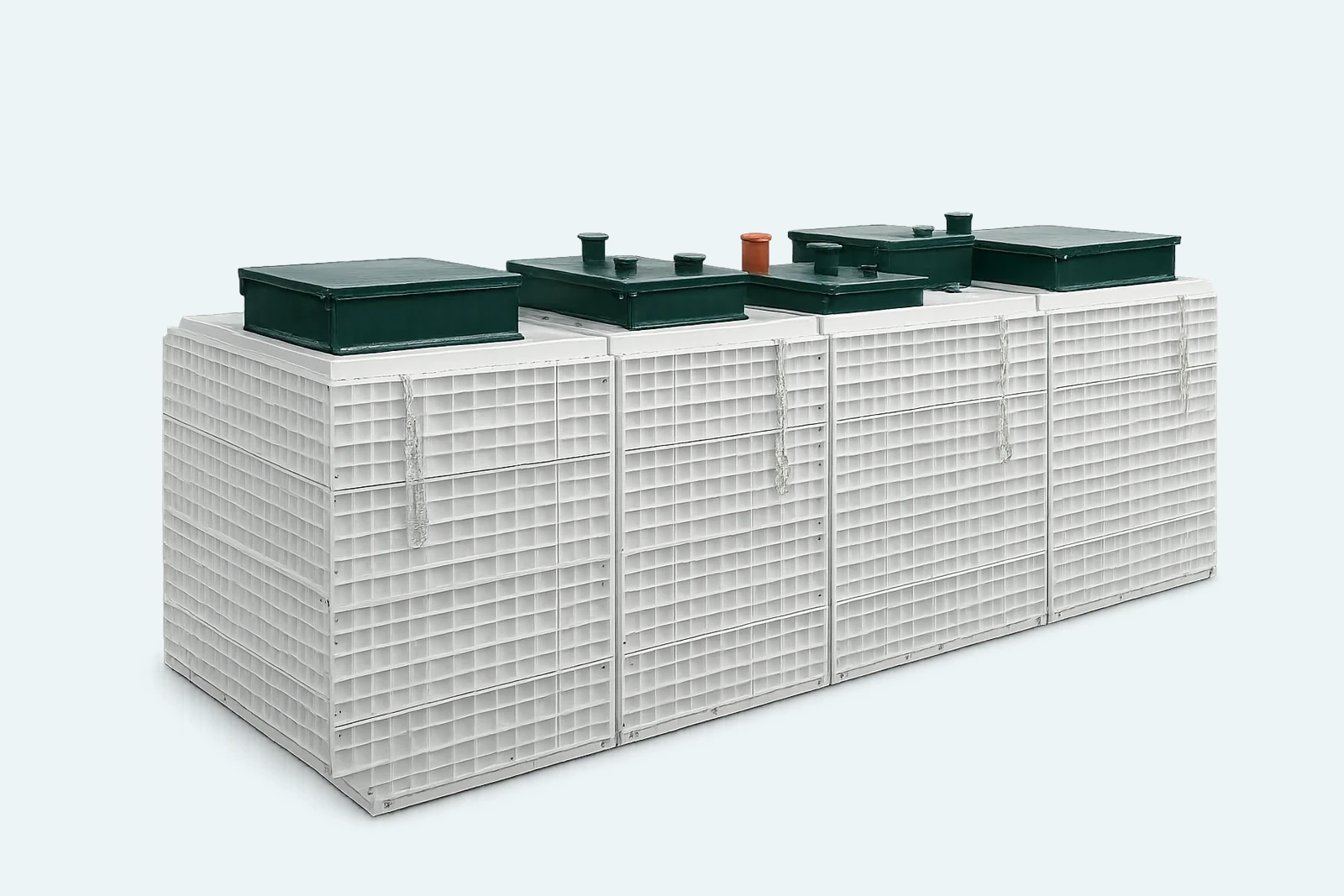

ЮНИЛОС МЕГА-МОДУЛЬ
Подземный блочно-модульный комплекс заводской готовности. Коммерческое название МЕГА-МОДУЛЬ объединяет решения прежней серии ЮНИЛОС-МЕГА-А. Серийная линейка используется как отправная точка, а количество линий, компоновка и дополнительное оснащение уточняются по исходным данным объекта.
- Серийные исполнения
- 30 · 40 · 50 · 60 · 80 · 100 · 120 · 150 · 180 · 200 · 240 м³/сут
- Производительность
- по исходным данным и техническому заданию
- Назначение
- хозяйственно-бытовые сточные воды
- Исполнение
- подземный блочно-модульный комплекс
- Конфигурация
- базовая или индивидуальная
- Заводская готовность
- технологические блоки комплектуются до поставки
- Масштабирование
- числом линий и технологических модулей
- Этапность
- возможен поэтапный ввод мощности
ОСНОВНЫЕ ИНЖЕНЕРНЫЕ УЗЛЫ
Перекачка, ливневый сток и специальные исполнения
ПЕРЕКАЧКА СТОКОВ

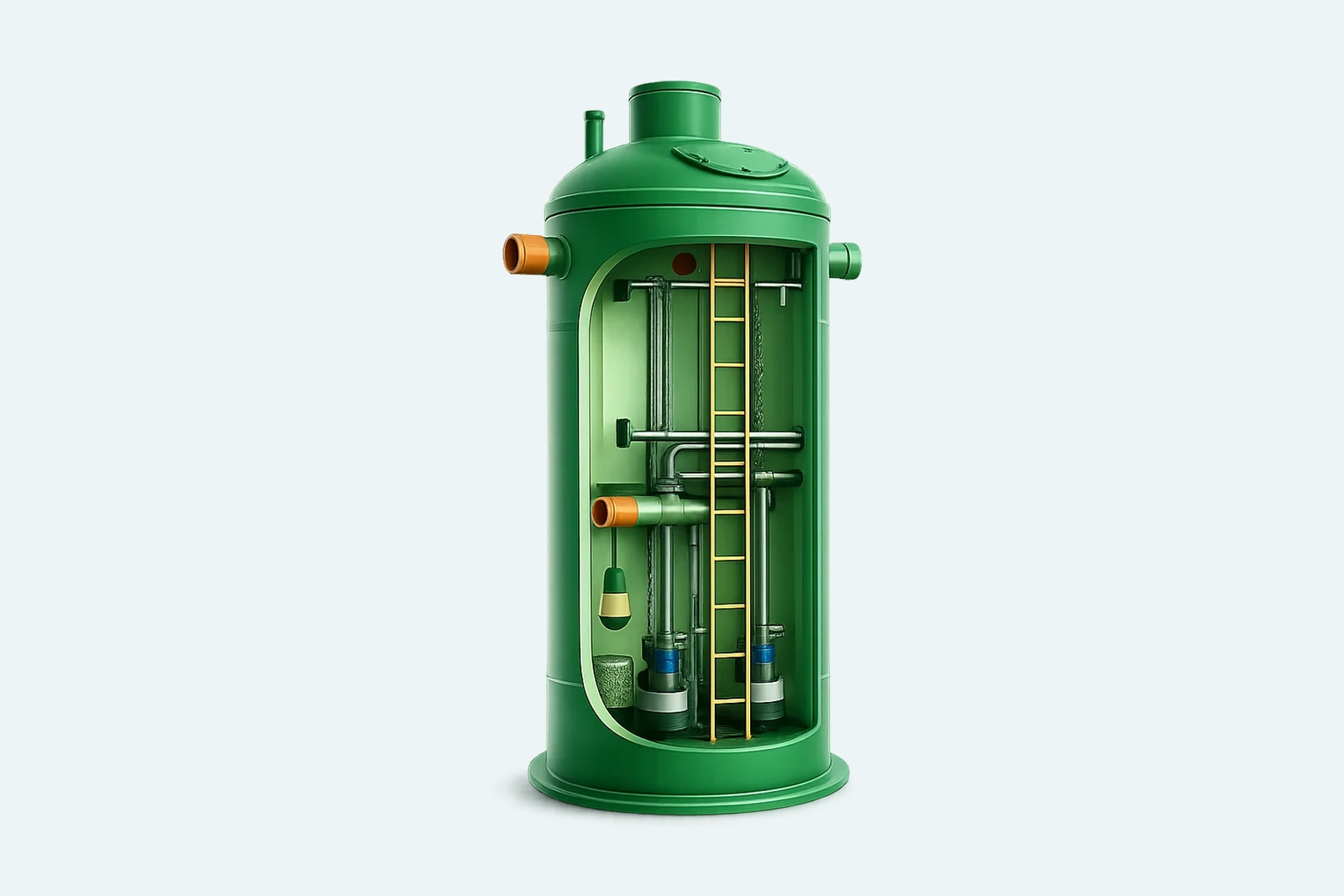

ЮНИЛОС-KNS / КНС-ПП
Насосные станции для хозяйственно-бытовых, ливневых и производственных стоков. Вертикальные, горизонтальные, многокорпусные исполнения и схемы с выносной арматурой подбираются по расходу, напору, отметкам и резервированию.
- Производительность
- до 10 000 м³/ч
- Напор
- до 100 м
- Диаметр корпуса
- 1000–3700 мм
- Высота
- 1–15 м
- Насосы
- погружные / самовсасывающие
- Исполнение
- стеклопластик или полипропилен по задаче

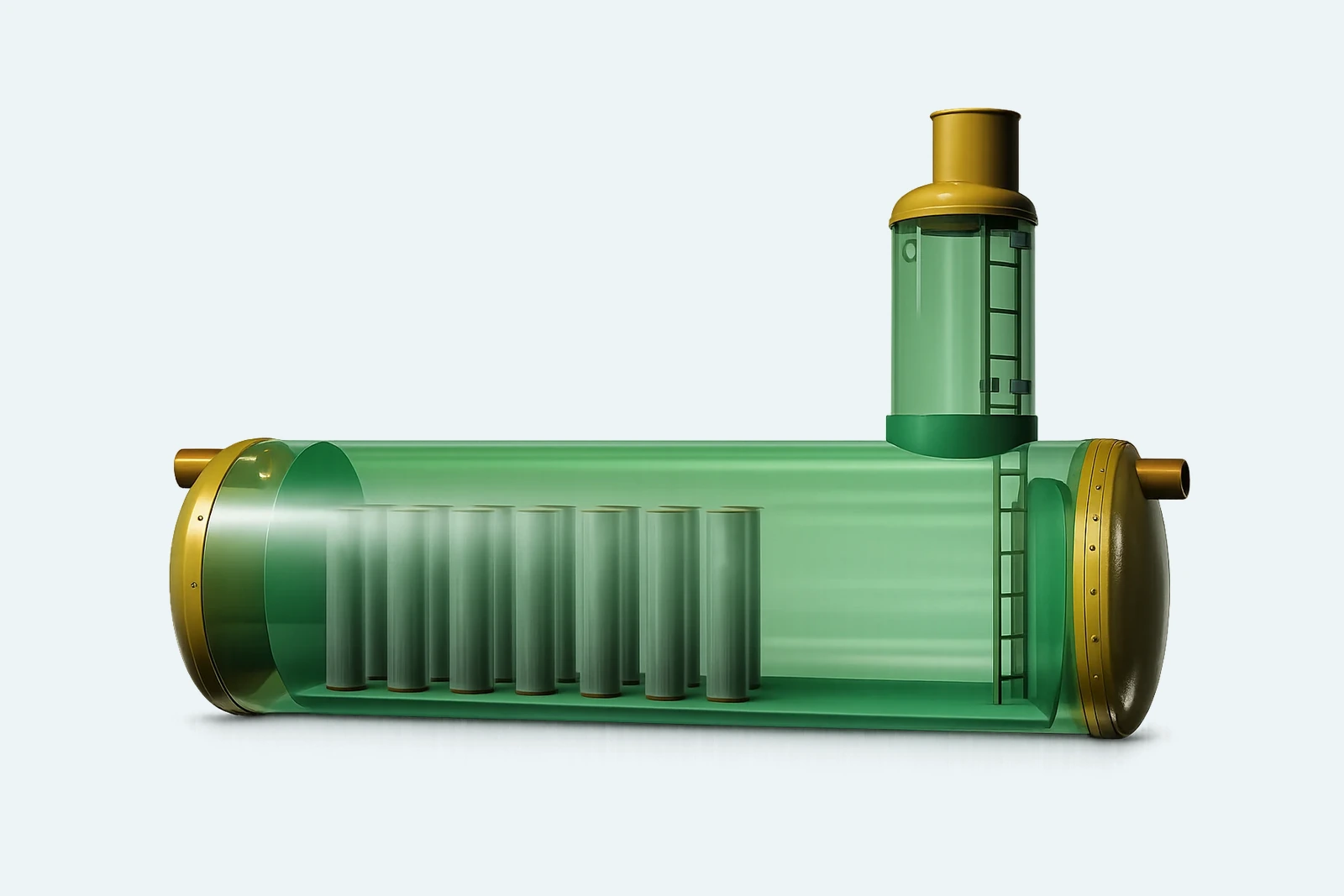

ПОВЕРХНОСТНЫЙ СТОК
Ливневые ОС ЮНИЛОС
Комплексы для дождевых, талых и поливомоечных вод. Базовая линейка собирается из пескоотделителя, маслобензоотделителя и сорбционного блока; для конкретной точки сброса добавляются фильтрация и обеззараживание.
- Базовые исполнения
- 1,5–90 л/с
- Проектные объекты
- в портфолио до 360 л/с
- Материал
- стеклопластик
- Ступени
- песок · нефтепродукты · сорбция
- Размещение
- подземное
- Опции
- фильтры · УФ-обеззараживание

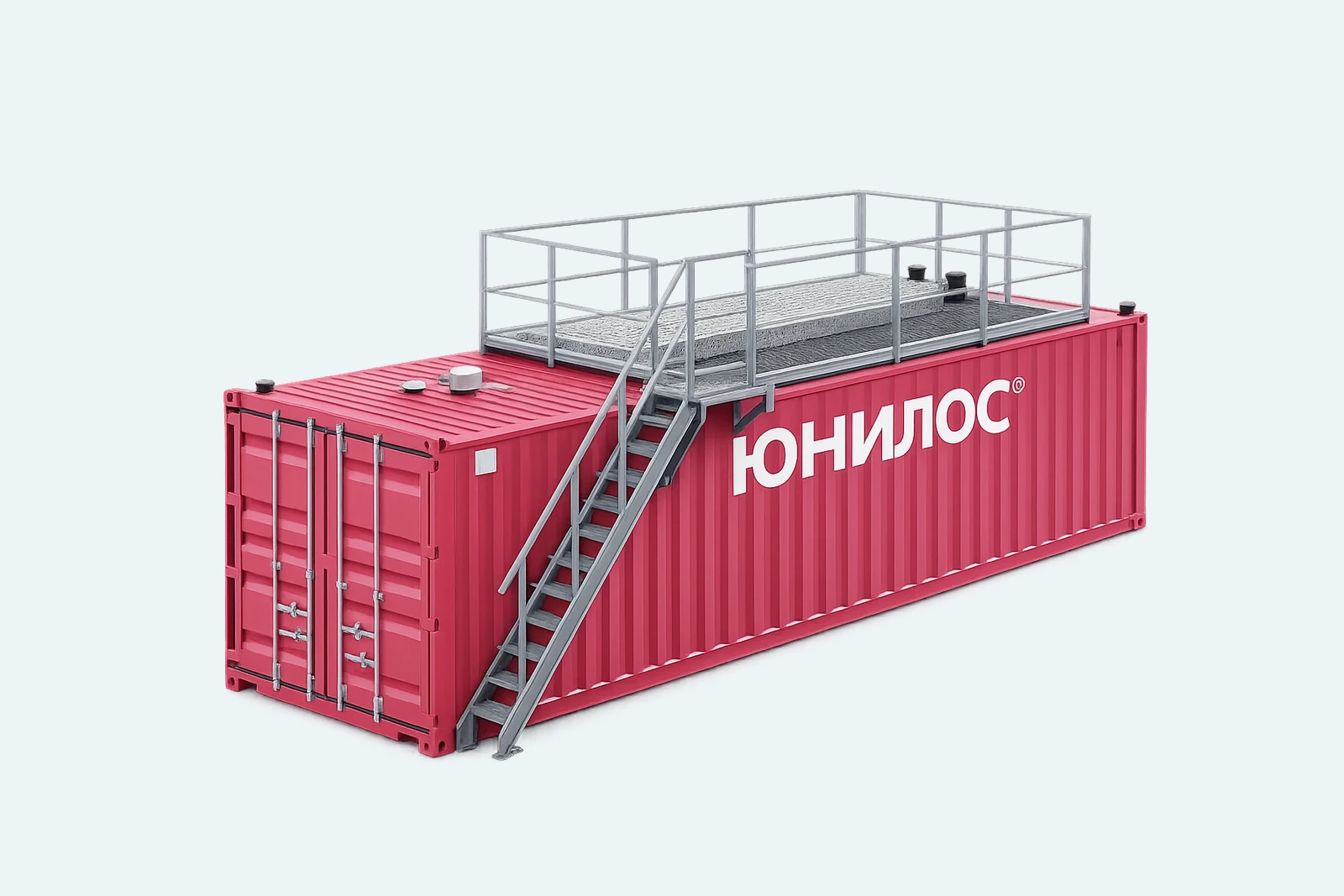

УДАЛЁННЫЕ ПЛОЩАДКИ
ЮНИЛОС-КОНТЕЙНЕР
Утеплённые контейнерные очистные сооружения заводской готовности для вахтовых посёлков, стройплощадок, предприятий и временной инфраструктуры. Количество модулей и климатическое оснащение определяются проектом.
- Типовые решения
- 1–30 м³/сут
- Крупные комплексы
- многомодульно по ТЗ
- Сток
- хозяйственно-бытовой
- Исполнение
- утеплённый контейнер
- Управление
- автоматическое
- Монтаж
- высокая заводская готовность
СЛОЖНЫЙ КЛИМАТ

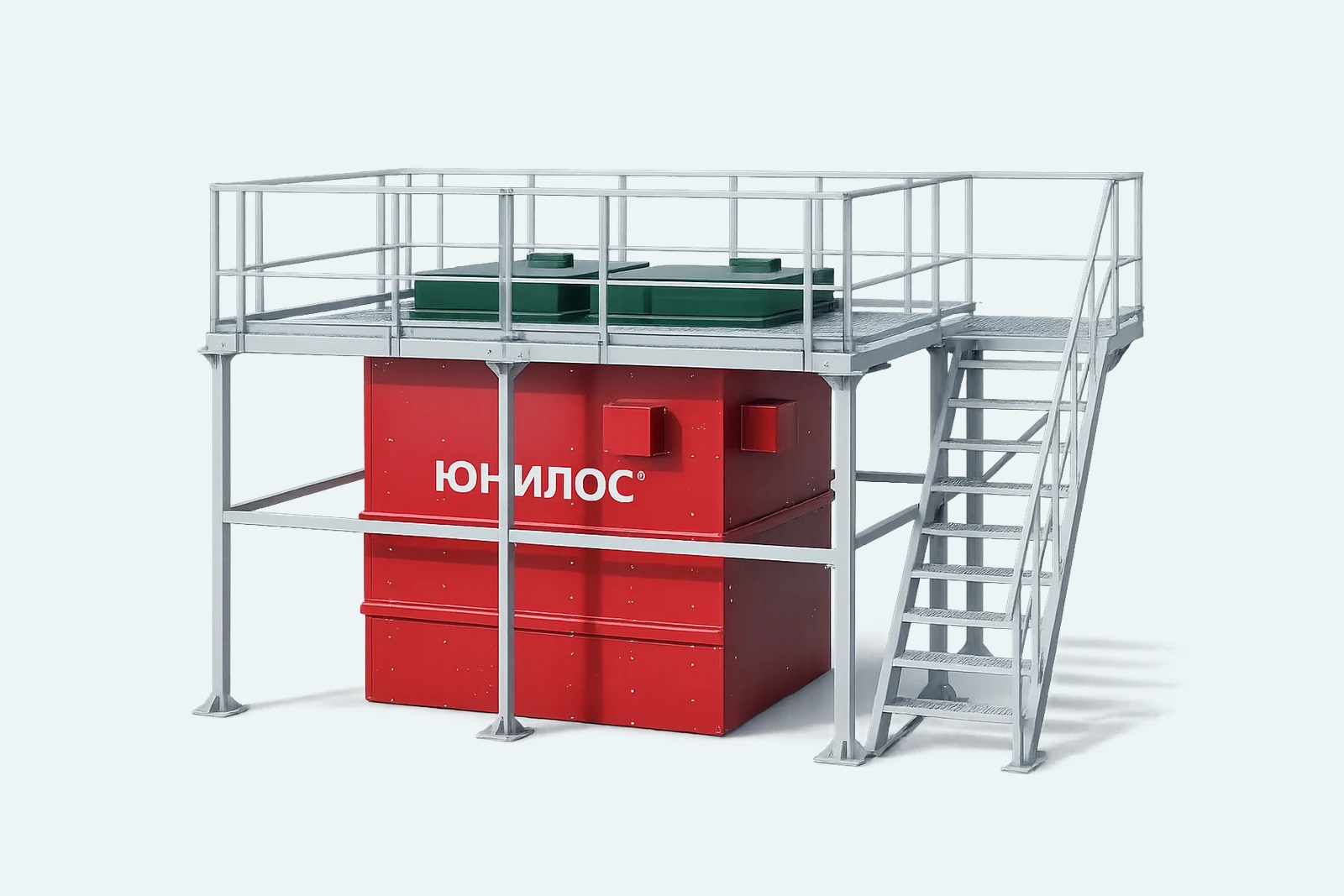

ЮНИЛОС-СКАРАБЕЙ
Утеплённая наземная станция для месторождений, полярных станций, высокогорных и других удалённых объектов. Не требует заглубления и рассчитана на эксплуатацию в широком диапазоне наружных температур.
- Модельный ряд
- 5 · 8 · 10 · 15 · 20 · 30 · 40 · 50 · 75
- Производительность
- 1–15 м³/сут
- Климат
- от −50 до +50 °C
- Исполнение
- утеплённое наземное
- Сток
- хозяйственно-бытовой
- Монтаж
- без заглубления
ДОПОЛНИТЕЛЬНЫЕ РЕШЕНИЯ ДЛЯ ОБЪЕКТОВ
Серийные станции и технологическое оборудование
Не всякий коммерческий или социальный объект требует МЕГА-комплекса. Для нагрузок до 60 м³/сут могут применяться старшие серийные станции, а крупная система часто дополняется усреднителями, ёмкостями и локальной предочисткой.
3–60 М³/СУТ · 15–300 ПОЛЬЗОВАТЕЛЕЙ
ЮНИЛОС-АСТРА 15–300
Старшие модели линейки для гостиничных корпусов, административных зданий, коммерческих объектов и малоэтажной застройки. Подземное полипропиленовое исполнение; способ отвода очищенной воды и КНС выбираются по условиям площадки.
- Производительность
- 3–60 м³/сут
- Модельный ряд
- 15–300 пользователей
- Сток
- хозяйственно-бытовой
1–60 М³/СУТ · 5–300 ПОЛЬЗОВАТЕЛЕЙ
ЮНИЛОС-ТРИУМФ 5–300
Станции глубокой биологической очистки, доочистки и обеззараживания для децентрализованных объектов. Старшие модели собираются из нескольких модулей; залповый сброс и оснащение рассчитываются по проекту.
- Производительность
- 1–60 м³/сут
- Модельный ряд
- 5–300 пользователей
- Доочистка
- биофильтр / УФ по комплектации
ТЕХНОЛОГИЧЕСКИЙ УЗЕЛ
Усреднитель UNI-STOK
Аккумулирует стоки, выравнивает расход и концентрацию загрязнений и позволяет равномерно распределять поток на одну или несколько линий очистки.
- Корпус
- закрытая полипропиленовая ёмкость
- Назначение
- расход · концентрации · распределение
- Обслуживание
- через технологические горловины
НАКОПЛЕНИЕ И ТЕХНОЛОГИЧЕСКИЙ РЕЗЕРВ
Ёмкости ЮНИЛОС / ЮНИЛОС-EN
Полипропиленовые и стеклопластиковые ёмкости для сточных и дождевых вод, технической воды и других жидкостей. Выполняются для подземной и наземной установки, вертикально или горизонтально.
- ЮНИЛОС-EN
- 5–170 м³
- Исполнение
- вертикальное / горизонтальное
- Опции
- утепление · подогрев · уровень · насосы
ПРОИЗВОДСТВЕННАЯ ПРЕДОЧИСТКА
Сепараторы жиров ЮНИЛОС-OJ
Промышленная предочистка жиросодержащих стоков предприятий общественного питания и пищевых производств перед основной системой очистки или выпуском в центральную канализацию.
- Производительность
- 1–25 л/с
- Материал
- стеклопластик
- Исполнение
- подземное, двухсекционное
Что не включено как отдельная карточка: бытовые линейки малой производительности, септики и биопрепараты. Для PRO они не являются основой крупного инженерного решения. При этом дополнительные колодцы, автоматика, насосные узлы, доочистка и нестандартные ёмкости включаются в состав проекта по необходимости.
ПРОЕКТИРОВЩИКАМ И ТЕХНИЧЕСКИМ ЗАКАЗЧИКАМ
Технические данные, которые можно использовать в проекте
Проектировщику недостаточно названия станции. Для рабочей документации нужны габариты, присоединения, отметки, состав технологических блоков, требования к основанию, электроснабжению, вентиляции, обслуживанию и подъездным зонам.
ЮНИЛОС PRO подключается на стадии, когда компоновку ещё можно изменить без дорогих переделок генплана и сетей. При изменении расхода, очередности строительства или точки сброса решение пересчитывается, а техническая часть актуализируется.
Передать проектные данныеХарактеристики оборудования
Производительность, габариты, присоединения, варианты исполнения и требования к подключению.
Компоновочная проработка
Размещение оборудования, зоны обслуживания, подъезды и взаимное положение сетей.
Гидравлическая увязка
Расход, напор, КНС, отметки и напорные линии рассматриваются вместе с очисткой.
Техническая часть закупки
Параметры и требования к оборудованию для подготовки закупочной документации.
Проверка перед фиксацией
Сверка исходных данных и ключевых решений до окончательной комплектации.
Сопровождение изменений
Пересчёт решения при изменении нагрузки, генплана, этапности или эксплуатации.
ОПЫТ НА РЕАЛЬНЫХ ПЛОЩАДКАХ
Семь реализованных объектов с разными инженерными сценариями
Лента автоматически показывает разные типы задач: спортивную и промышленную инфраструктуру, нефтегазовые и полярные площадки, жилые объекты и ливневые системы. При наведении мыши или взаимодействии автопрокрутка приостанавливается.
СПОРТИВНАЯ ИНФРАСТРУКТУРА · МОСКВА

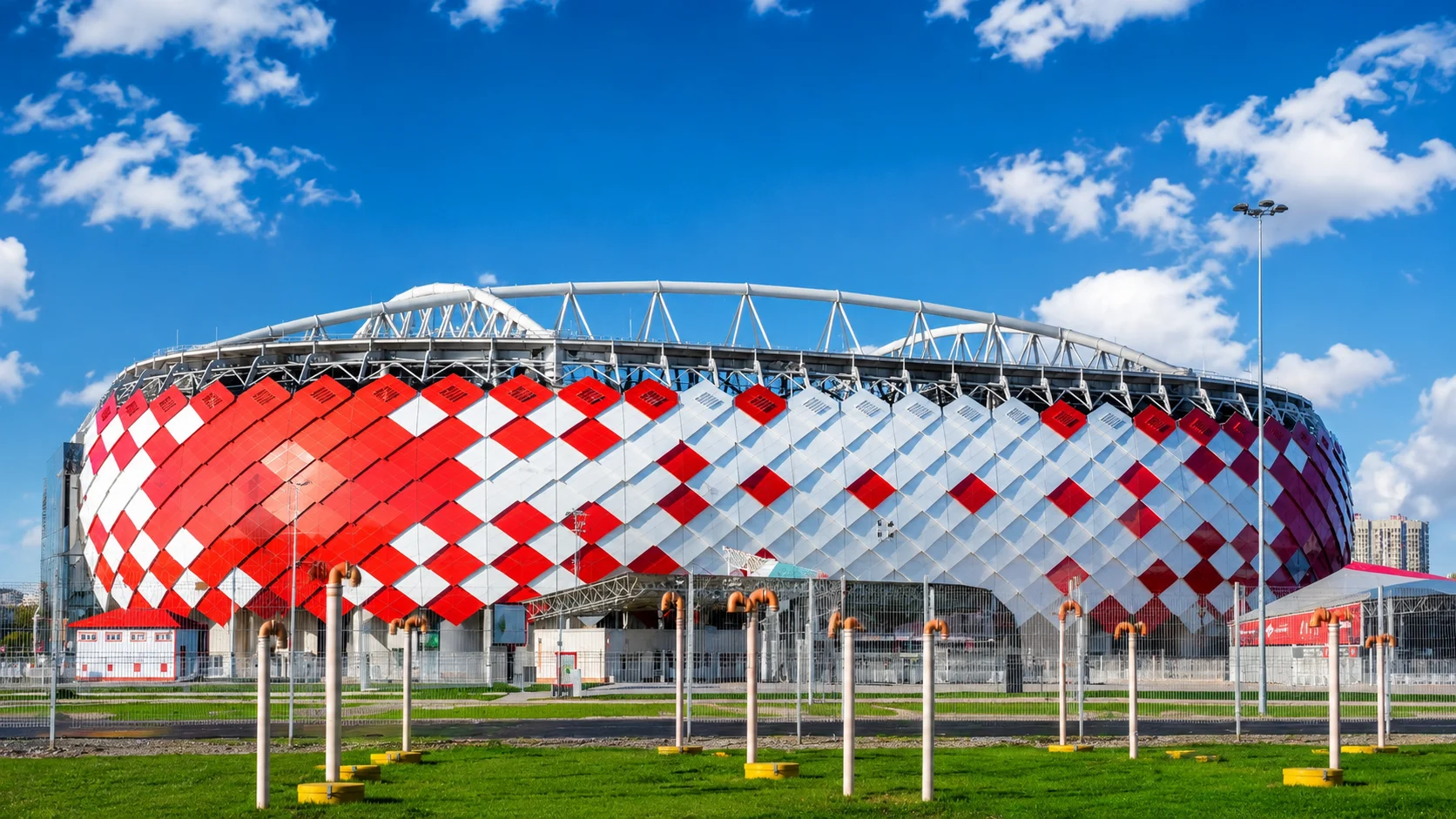

Стадион «Спартак»
Ливневые ОС · 200 л/сКомплекс очистки поверхностного стока для крупной спортивной площадки. Проектирование, поставка, КНС, обеззараживание, монтаж и пусконаладка.
ПРОМЫШЛЕННОСТЬ · ИРКУТСКАЯ ОБЛАСТЬ

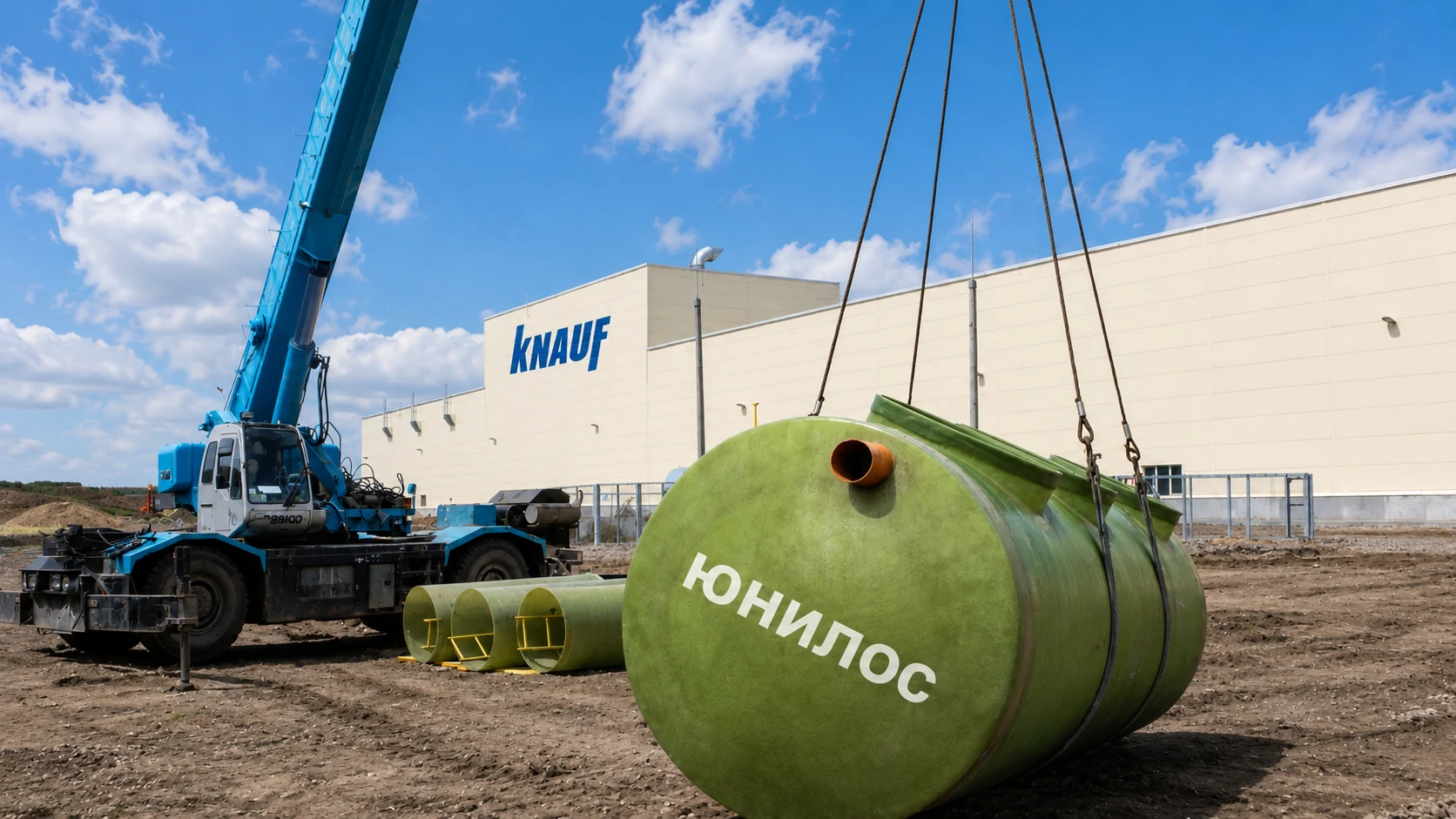

Нукутский гипсовый карьер KNAUF
МЕГА-М-30 · ливневые ОС 15 л/сОчистка хозяйственно-бытового и поверхностного стока административно-бытового комплекса. Выполнены монтаж и пусконаладочные работы.
НЕФТЕГАЗ · КРАСНОЯРСКИЙ КРАЙ

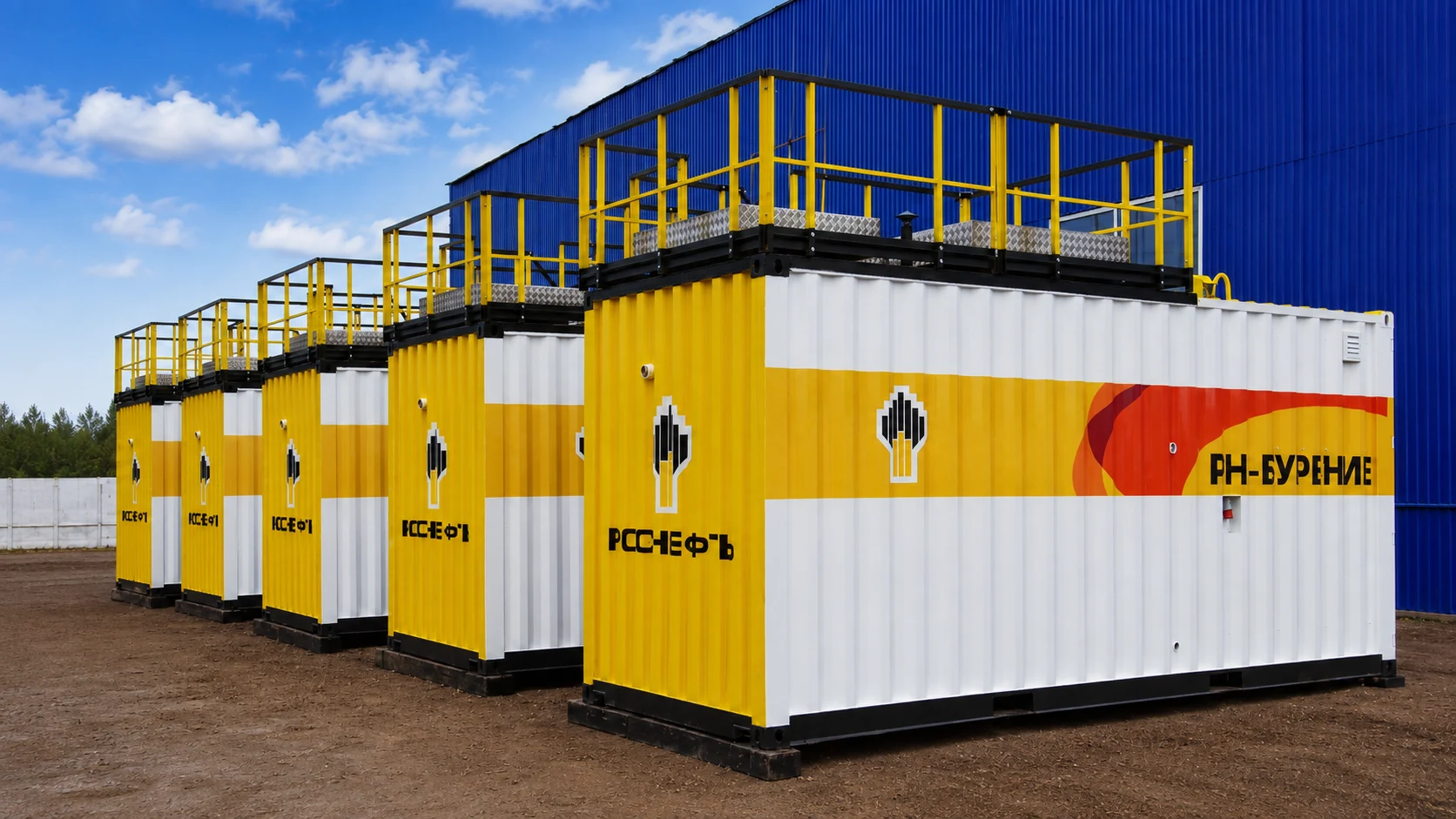

Ванкорское месторождение
7 комплексов по 6 м³/сутКонтейнерные установки, КНС, накопительные ёмкости, обогреваемые трубопроводы и автоматизация для условий Крайнего Севера.

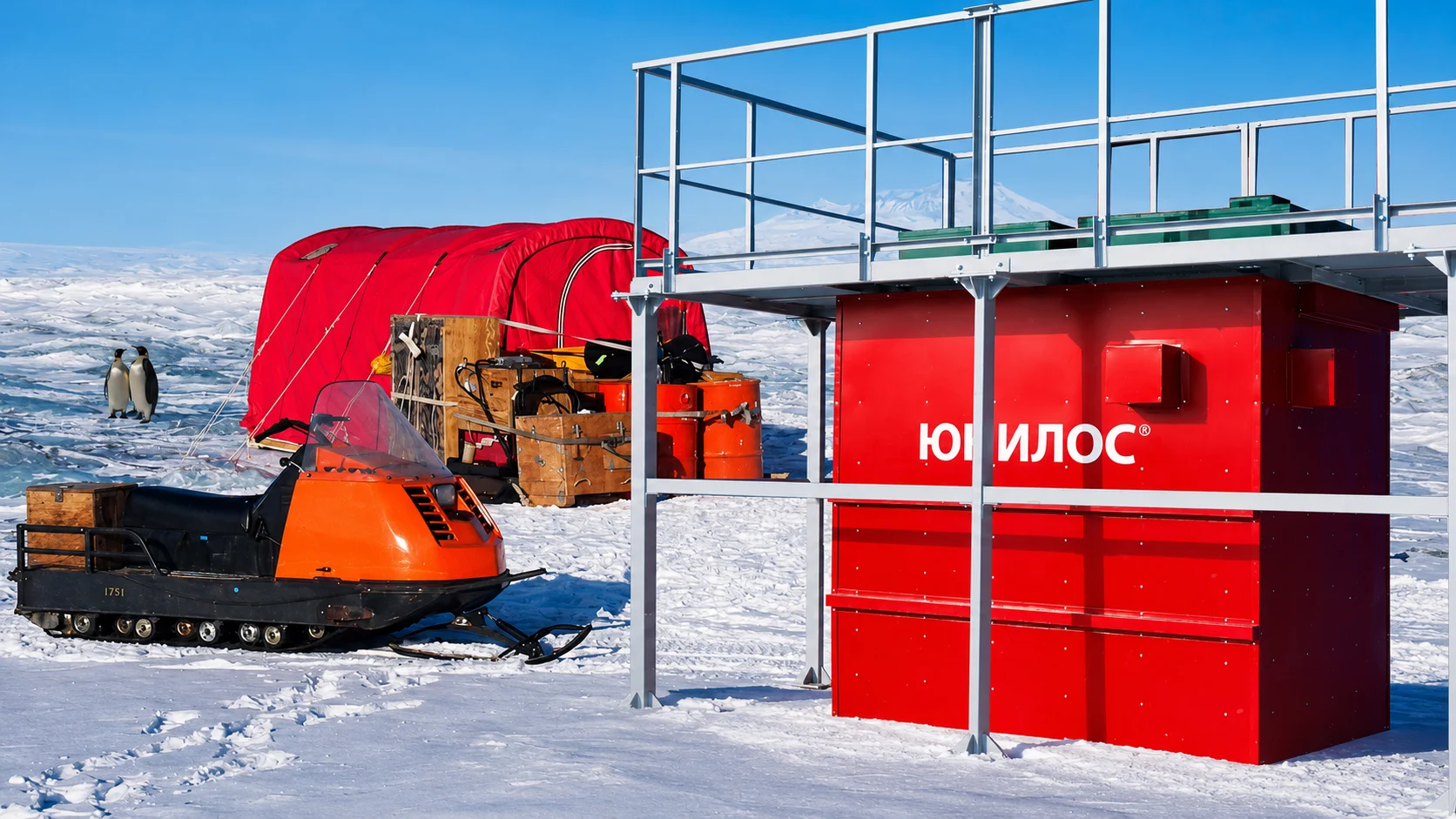

ПОЛЯРНАЯ ИНФРАСТРУКТУРА · АНТАРКТИДА
Антарктическая станция «Мирный»
ЮНИЛОС-СКАРАБЕЙ-15Наземное утеплённое исполнение для площадки, где заглубление в грунт невозможно и критична устойчивость оборудования к суровому климату.
500м³/сут
ЖИЛАЯ ИНФРАСТРУКТУРА · МОСКОВСКАЯ ОБЛАСТЬ
КП «Рузские просторы»
МЕГА-М-500 · 500 м³/сутПолная биологическая очистка с обеззараживанием, подземные технологические ёмкости, надземное техническое помещение и локальная АСУ ТП. Выполнены проектирование, производство, монтаж и ПНР.
160м³/сут
ДАЛЬНИЙ ВОСТОК · ЮЖНО-САХАЛИНСК
с. Дальнее
МЕГА-М-160 · 160 м³/сутБлочно-модульное решение для хозяйственно-бытового стока. Объект входит в официальный каталог реализованных проектов СБМ-Групп.
125л/с
ТРАНСПОРТНАЯ ИНФРАСТРУКТУРА · АНАПА
Аэровокзальный комплекс
Ливневые ОС · 125 л/сОсаждение песка, удаление нефтепродуктов, сорбционная доочистка и УФ-обеззараживание. Выполнены проектирование и изготовление ёмкостей заводской готовности.
Автопрокрутка включена · наведите курсор на ленту, чтобы остановить
ИНЖЕНЕРНАЯ КАРТА МОДЕРНИЗАЦИИСуществующая система → требуемый результат
Можно сохранитьработоспособные ёмкости и узлы
Можно усилитьпроизводительность и доочистку
Можно заменитьоборудование без полной перестройки
РЕКОНСТРУКЦИЯ И МОДЕРНИЗАЦИЯ
Не всегда нужно строить очистные сооружения заново
Если система уже работает, полная замена может быть самым дорогим и не самым разумным сценарием. Сначала анализируются фактическая нагрузка, технологическая схема, состояние оборудования, качество очистки и причина, по которой объект перестал выполнять требования.
Результатом обследования может быть замена отдельных узлов, добавление усреднения, изменение аэрации, модернизация автоматики, увеличение производительности или усиление доочистки. Объём работ определяется после диагностики, а не по фотографии или названию существующей станции.
- анализ фактической нагрузки и результатов лаборатории
- проверка гидравлики и производительности действующих узлов
- варианты модернизации с учётом остановок и этапности
- оценка возможности сохранить часть существующего оборудования
ПРОЕКТНАЯ И ЗАКУПОЧНАЯ ДОКУМЕНТАЦИЯ
Сначала техническая логика решения, потом закупка
Если закупка начинается раньше инженерной проработки, заказчик получает набор несвязанных требований и потом вынужден менять проект под фактическое оборудование. Правильнее сначала зафиксировать назначение системы, исходные данные и требования к результату.
Исходные параметры
Расход, состав стока, точка сброса, климат, генплан, отметки и режим эксплуатации.
Технологическая схема
Основные стадии очистки, КНС, усреднение, доочистка, резервирование и автоматизация.
Технические требования
Параметры оборудования, требования к монтажу, обслуживанию и подключению к инженерным сетям.
Проверка перед закупкой
Контроль соответствия фактического предложения исходной задаче и проектной документации.
ПРОЕКТНЫМ, СТРОИТЕЛЬНЫМ И ИНЖИНИРИНГОВЫМ КОМПАНИЯМ01Обезличенная оценка 02Фиксация проекта 03Инженерное сопровождение
Проект можно передать инженерам без раскрытия клиента на первом шаге
Для технической оценки достаточно обезличенных данных: тип объекта, регион, расход, состав стоков, стадия проекта и требования к результату. Контакты заказчика для первого расчёта не нужны.
После подтверждения технической реализуемости можно согласовать формат участия, зарегистрировать проект и зафиксировать коммерческую схему до раскрытия клиента. Размер и порядок агентского вознаграждения определяются индивидуально и фиксируются договорённостями сторон.
Проверяем исходные данные и формируем технический вариант.
Согласуем роли, формат взаимодействия и коммерческие условия.
Помогаем пройти уточнения, подбор и подготовку предложения.
КАК ИДЁТ РАБОТА
От исходных данных до запуска оборудования
Этапы могут идти параллельно, но инженерная последовательность остаётся одной: подтвердить исходные данные, зафиксировать технологию и компоновку, затем комплектовать оборудование и переходить к монтажу и пусконаладке.
Исходные данные
Расход, состав стоков, требования к сбросу, генплан и стадия проекта.
Инженерная схема
Технология, число линий, КНС, доочистка, автоматика и размещение.
Производство и поставка
Комплектация оборудования под согласованную техническую конфигурацию.
Монтаж и ПНР
Сопровождение монтажа, запуск, настройка и передача регламентов эксплуатации.
ИНЖЕНЕРНЫЙ ПОДХОД К ЛОС КРУПНЫХ ОБЪЕКТОВ
Что влияет на надёжность очистных сооружений после ввода
Крупный объект требует не просто “станции нужной производительности”, а увязанной системы. На результат одновременно влияют гидравлика, состав загрязнений, компоновка, условия эксплуатации и сервисный доступ.
Средний расход не показывает пиковую нагрузку
Гостиницы, спортивные объекты, производства и вахтовые площадки работают неравномерно. Поэтому расчёт учитывает максимальные и залповые значения, сезонность и будущий рост нагрузки.
Технология определяется составом стоков
Одинаковый расход не означает одинаковую схему. Загрязнения определяют необходимость механической подготовки, усреднения, биологических стадий, фильтрации, реагентной обработки и обеззараживания.
КНС влияет на режим работы очистных сооружений
Неправильный объём приёмной камеры, режим насосов или напорная линия способны создать резкие пики нагрузки. Поэтому КНС и очистка считаются совместно.
Эксплуатация закладывается до поставки
Доступ к оборудованию, резервирование, вентиляция, отопление, удалённый контроль и возможность замены узлов должны быть предусмотрены на стадии компоновки.
ЧАСТЫЕ ВОПРОСЫ
Что обычно уточняют до инженерной проработки
Если вопрос влияет на технологию, его дешевле решить до коммерческого предложения. Тогда технические параметры и стоимость опираются на реальную задачу, а не на условную модель из каталога.
Какие исходные данные нужны для предварительного расчёта?+
Тип и назначение объекта, расчётный расход, характер сточных вод, режим нагрузки, точка сброса, регион, отметки сетей и стадия проекта. Для производственного стока желательно приложить анализы или описание технологических процессов.
Чем МЕГА-КОМПЛЕКС отличается от МЕГА-МОДУЛЯ?+
МЕГА-КОМПЛЕКС строится на платформе серии ЮНИЛОС-МЕГА-М и используется как комплексная масштабируемая система. МЕГА-МОДУЛЬ — подземная блочно-модульная платформа серии ЮНИЛОС-МЕГА-А с серийными исполнениями 30–240 м³/сут.
Можно ли объединить очистные сооружения, КНС и ливневую систему?+
Да. На крупных объектах это часто правильнее, чем подбирать каждый узел отдельно. Увязка выполняется по генплану, отметкам, расходам, напору, режиму работы и графику строительства.
Работаете ли вы с проектировщиками и генподрядчиками?+
Да. Инженерная команда готовит технические параметры, требования к размещению, помогает с компоновкой и уточняет решение по мере развития проекта.
Можно ли модернизировать существующие очистные сооружения?+
Да. Для начала нужны существующая схема, фактическая нагрузка, результаты анализов, фото оборудования и описание проблемы. После диагностики определяется, какие узлы можно сохранить, а какие нужно изменить или заменить.
Можно ли передать партнёрский проект без контактов заказчика?+
Да. Для технической оценки достаточно обезличенных исходных данных. Коммерческий формат и порядок дальнейшего взаимодействия можно согласовать до раскрытия клиента.
Выполняются ли монтаж и пусконаладочные работы?+
Состав работ определяется конкретным объектом и договором. Проект может включать поставку, монтаж или монтажное сопровождение, пусконаладку, обучение и последующее сервисное сопровождение.
ПОЛУЧИТЬ ИНЖЕНЕРНОЕ ПРЕДЛОЖЕНИЕ
Передайте исходные данные объекта в том виде, в котором они есть сейчас
Для первого шага не нужен идеальный комплект документации. Укажите назначение объекта, расход, характер стоков, регион и стадию проекта. Если есть генплан, технические условия, анализы, существующий проект или схема сетей — приложите файл.
Телефон8 800 775-60-14бесплатно по РоссииEmailpro@unilos.ruдля технических запросов
Центральный офисМосква, ул. 3-я Хорошёвская, д. 11, этаж 13м. Октябрьское поле
